XND-RTL系列摩擦片式扭力限制器(安全離合器)

型號： P63AD4F503C9F5
品牌： XND-新諾德

銷售價：
會員價： 最低起 更多會員價
市場價：
商品評分： (共0人評論)

數量： -+
我要詢價

商品詳情

品牌：XND-新諾德
所屬分類：摩擦片限扭器
商品編號：G63AD4F503C976

<div style="text-align: center;">XND-RTL系列 摩擦片式扭力限制器</div><div style="text-align: center;">(安全離合器)

</div><div style="text-align: center;">

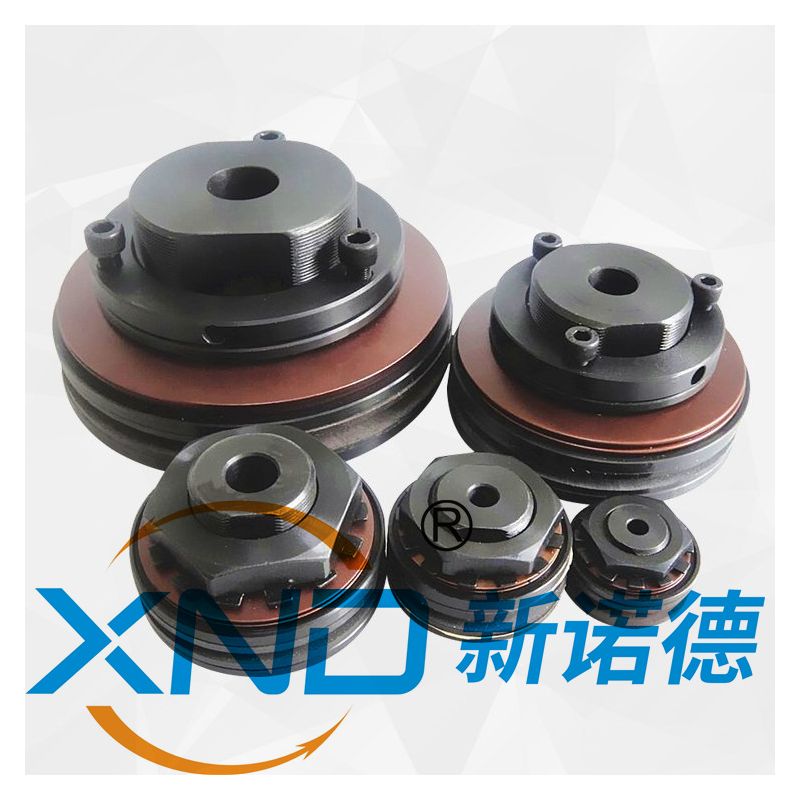

<img src="http://xinnuode.com/public/images/81/2c/dd/d2bb9b616deaa0de6e97b4f680bf7a6fb65b265b.jpg?1672302215#w"></div><div style="text-align: left;">扭力限制器又稱   離合器、   聯軸器，常用于安裝在動力傳動的主、被動側之間，當發生過載故障時（扭矩超過設定值），扭矩限制器便會產生分離，從而   保護了驅動機械（如電機、減速機、伺服馬達）以及負載，常見形式為：磨擦式扭力限制器以及滾珠式扭力限制器。 扭力限制器的安裝結構形式有：軸-軸、軸-法蘭、軸-同步帶輪、軸-鏈輪、軸-齒輪、軸-帶輪等。 扭力限制器(聯軸器)是一種保護裝置。在機器出現故障時，它以滑動的方式限制傳動系統傳動，保護器械設備。主要應用在印刷設備，電池工業，鐵屑輸送機，輸送生產線，分割器等等.</div><div style="text-align: left;"> </div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/4b/3e/4a/92531ad4869af063aa27da2ef7d73e47325c9750.jpg?1672302376#w"></div><div style="text-align: left;"><div><table width="100%" border="0" cellspacing="0" cellpadding="0"><tbody><tr><td width="72">零件名稱 :</td><td width="187" height="30">1. 主體
</td><td width="261">2. 摩擦片</td><td width="230">3. 襯環</td></tr><tr><td> </td><td height="30">4 壓板
</td><td>5. 碟型彈簧</td><td>6. 導向壓板</td></tr><tr><td> </td><td height="30">7.調節螺母</td><td>8. 調節螺栓</td><td>9. 鎖緊螺釘</td></tr><tr><td> </td><td height="30">10.止退墊片</td><td> </td></tr></tbody></table></div>RTL50至RTL178的尺寸表
<table width="100%" bordercolor="#c0c0c0" border="1" cellspacing="0" cellpadding="0"><tbody><tr align="center" valign="middle"><td width="47" height="44">規格</td><td width="55">扭距范圍</td><td width="18">內孔</td><td width="25">   大孔徑</td><td width="58">襯環長度</td><td colspan="2">襯環外徑</td><td colspan="2">   元件配合孔徑</td><td width="24">D</td><td width="18">DH</td><td width="18">L</td><td width="24">I</td><td width="24">T</td><td width="24">t</td><td width="30">S (Max)</td><td width="24">A</td><td width="18">C</td><td width="37">調節螺母</td><td width="59">調節螺栓</td><td width="31">瑣緊螺釘</td><td width="49">重量 (kg)</td></tr><tr align="center" valign="middle"><td height="41"> </td><td>?
</td><td> </td><td>?
</td><td> </td><td colspan="2"> </td><td colspan="2"> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td><td> </td></tr><tr bgcolor="#ffffff"><td>RTL50-1
</td><td>0.3 ~ 1.0
</td><td rowspan="2">8
</td><td rowspan="2">14
</td><td rowspan="2">3.8
6
</td><td width="24" rowspan="2">30
</td><td width="42" rowspan="2">-0.020 -0.041
</td><td width="30" rowspan="2">30
</td><td width="48" rowspan="2">+0.033 0
</td><td rowspan="2">50
</td><td rowspan="2">24
</td><td rowspan="2">29
</td><td rowspan="2">6.5
</td><td rowspan="2">1.6
</td><td rowspan="2">2.5
</td><td rowspan="2">7
</td><td rowspan="2">-
</td><td rowspan="2">36
</td><td rowspan="2">M24 P1.0
</td><td rowspan="2">-
</td><td rowspan="2">-
</td><td>0.248
</td></tr><tr bgcolor="#ffffff"><td>RTL50-2
</td><td>0.7 ~ 2.0
</td><td>0.256
</td></tr><tr><td>RTL65-1
</td><td>0.7 ~ 2.8
</td><td rowspan="2">10
</td><td rowspan="2">22
</td><td rowspan="2">6
8
</td><td rowspan="2">41
</td><td rowspan="2">-0.025 -0.050
</td><td rowspan="2">41
</td><td rowspan="2">+0.039 0
</td><td rowspan="2">65
</td><td rowspan="2">35
</td><td rowspan="2">48
</td><td rowspan="2">16
</td><td rowspan="2">4
</td><td rowspan="2">3.2
</td><td rowspan="2">9
</td><td rowspan="2">4
</td><td rowspan="2">50
</td><td rowspan="2">M35 P1.5
</td><td rowspan="2">-
</td><td rowspan="2">M5
</td><td>0.721
</td></tr><tr><td>RTL65-2
</td><td>1.4 ~ 5.5
</td><td>0.739
</td></tr><tr bgcolor="#ffffff"><td>RTL89-1
</td><td>2.0 ~ 7.6
</td><td rowspan="2">17
</td><td rowspan="2">25
</td><td rowspan="2">6 8 9.5 14.5
</td><td rowspan="2">49
</td><td rowspan="2">-0.025 -0.050
</td><td rowspan="2">49
</td><td rowspan="2">+0.039 0
</td><td rowspan="2">89
</td><td rowspan="2">42
</td><td rowspan="2">62
</td><td rowspan="2">19
</td><td rowspan="2">4
</td><td rowspan="2">3.2
</td><td rowspan="2">16
</td><td rowspan="2">5
</td><td rowspan="2">65
</td><td rowspan="2">M42 P1.5
</td><td rowspan="2">-
</td><td rowspan="2">M6
</td><td>2.417
</td></tr><tr bgcolor="#ffffff"><td>RTL89-2
</td><td>3.5 ~ 15.2
</td><td>2.477
</td></tr><tr><td>RTL127-1
</td><td>4.8 ~ 21.4
</td><td rowspan="2">20
</td><td rowspan="2">42
</td><td rowspan="2">6 8 9.5 14.5
</td><td rowspan="2">74
</td><td rowspan="2">-0.030 -0.060
</td><td rowspan="2">74
</td><td rowspan="2">+0.046 0
</td><td rowspan="2">127
</td><td rowspan="2">65
</td><td rowspan="2">76
</td><td rowspan="2">22
</td><td rowspan="2">6
</td><td rowspan="2">3.2
</td><td rowspan="2">16
</td><td rowspan="2">6
</td><td rowspan="2">-
</td><td rowspan="2">M65 P1.5
</td><td rowspan="2">M8 P1.0 3pcs
</td><td rowspan="2">M8
</td><td>3.692
</td></tr><tr><td>RTL127-2
</td><td>9.0 ~ 42.9
</td><td>3.858
</td></tr><tr bgcolor="#ffffff"><td>RTL178-1
</td><td>11.8 ~ 58.1
</td><td rowspan="2">30
</td><td rowspan="2">64
</td><td rowspan="2">8 9.5 14.5 17 22
</td><td rowspan="2">105
</td><td rowspan="2">-0.036 -0.071
</td><td rowspan="2">105
</td><td rowspan="2">+0.054 0
</td><td rowspan="2">178
</td><td rowspan="2">95
</td><td rowspan="2">98
</td><td rowspan="2">24
</td><td rowspan="2">7
</td><td rowspan="2">3.2
</td><td rowspan="2">29
</td><td rowspan="2">6.5
</td><td rowspan="2">-
</td><td rowspan="2">M95 P1.5
</td><td rowspan="2">M10 P1.25 3pcs
</td><td rowspan="2">M10
</td><td>9.033
</td></tr><tr bgcolor="#ffffff"><td>RTL178-2
</td><td>22.8 ~ 111
</td><td>9.436
</td></tr></tbody></table>?
<table width="100%" bordercolor="#c0c0c0" border="1" cellspacing="0" cellpadding="0"><tbody><tr align="center" valign="middle"><td height="39" colspan="16">   小鏈輪齒數和襯環寬度</td></tr><tr><td width="42" align="center" valign="middle" rowspan="2">規格
</td><td width="42" align="center" valign="middle" rowspan="2">   元件孔徑
</td><td height="18" valign="top" colspan="14">鏈輪節和齒數
</td></tr><tr><td height="20" align="center" valign="middle" colspan="2">9.525-06B
</td><td align="center" valign="middle" colspan="2">12.7-08B
</td><td align="center" valign="middle" colspan="2">15.875-10B
</td><td align="center" valign="middle" colspan="2">19.05-12B
</td><td align="center" valign="middle" colspan="2">25.4-16B
</td><td align="center" valign="middle" colspan="2">31.75-20B
</td><td align="center" valign="middle" colspan="2">38.1-24B
</td></tr><tr align="center" valign="middle"><td width="42">
</td><td width="42">
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
(mm)
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
</td><td valign="top">鏈輪   小齒數
</td><td valign="top">襯環寬度
</td></tr><tr valign="middle" bgcolor="#ffffff"><td width="42" height="25">RTL50
</td><td width="42">30
</td><td width="54">20
</td><td width="42">3.8
</td><td width="54">16
</td><td width="42">6
</td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="44"> </td></tr><tr valign="middle"><td width="42" height="22">RTL65
</td><td width="42">41
</td><td width="54"> </td><td width="42"> </td><td width="54">20
</td><td width="42">6
</td><td width="54">17
</td><td width="42">8
</td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="44"> </td></tr><tr valign="middle" bgcolor="#ffffff"><td width="42" height="22">RTL89
</td><td width="42">49
</td><td width="54">
</td><td width="42">
</td><td width="54">26
</td><td width="42">6
</td><td width="54">21
</td><td width="42">8
</td><td width="54">18
</td><td width="42">9.5
</td><td width="54">15
</td><td width="42">14.5
</td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="44"> </td></tr><tr valign="middle"><td width="42" height="22">RTL127
</td><td width="42">74
</td><td width="54"> </td><td width="42"> </td><td width="54">35
</td><td width="42">6
</td><td width="54">29
</td><td width="42">8
</td><td width="54">25
</td><td width="42">9.5
</td><td width="54">19
</td><td width="42">14.5
</td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="44"> </td></tr><tr valign="middle" bgcolor="#ffffff"><td width="42" height="23">RTL178
</td><td width="42">105
</td><td width="54"> </td><td width="42"> </td><td width="54"> </td><td width="42"> </td><td width="54">39
</td><td width="42">8
</td><td width="54">33
</td><td width="42">9.5
</td><td width="54">26
</td><td width="42">14.5
</td><td width="54">21
</td><td width="42">17
</td><td width="54">18
</td><td width="44">22
</td></tr></tbody></table></div><div style="text-align: left;"> </div>
