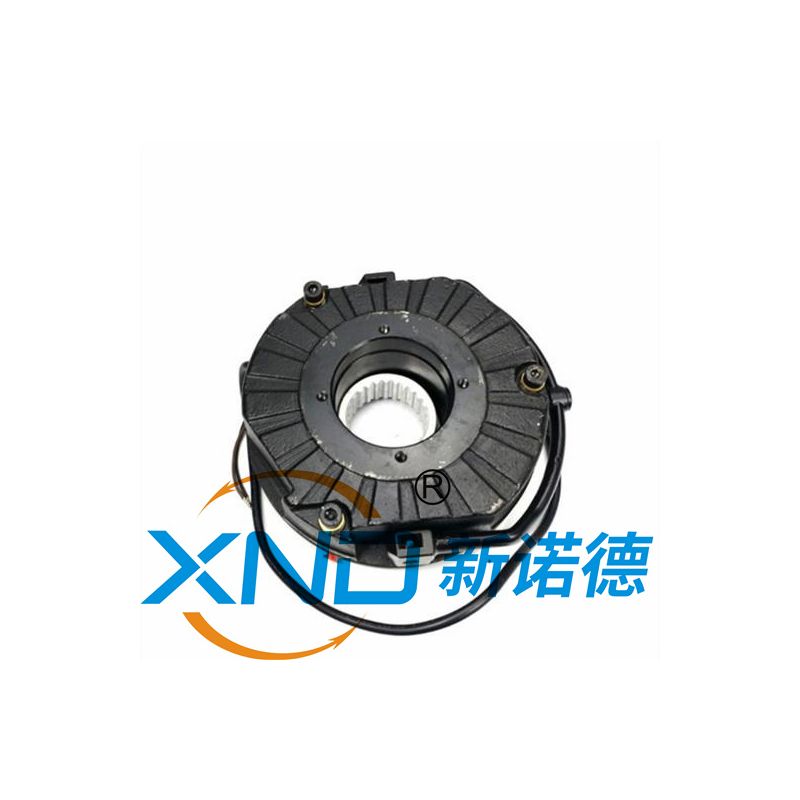

XND-BN型電磁安全制動器

型號： P6152AAC858CF7
品牌： XND-新諾德

銷售價：
會員價： 最低起 更多會員價
市場價：
商品評分： (共0人評論)

數量： -+
我要詢價

商品詳情

品牌：XND-新諾德
所屬分類：失電制動器-電磁抱閘
商品編號：G6152AAC858CAF

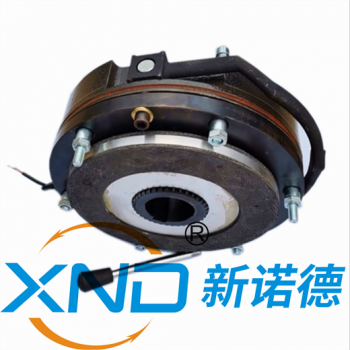

<div style="text-align: center;">XND-BN型 電磁安全制動器</div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/6d/06/e4/2c1ae3f407bec35f391ef3a48c4aa2a5c0a09576.png?1632807552#h"></div><div style="text-align: left;">型號：BN-06/BN-08/BN-10/BN-12/BN-14/BN-16/BN-18/BN-20/BN-25/BN-30 電壓：DC96V；
用途
本系列電磁失電制動器是通電電磁吸合，斷電時，彈簧加壓，實現摩擦制動，可與微電機配套。用于冶金、化工、建筑、食品、機床、包裝等機械中，以及斷電時（防險）制動等場合。該制動器結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠，是理想的自動化執行元件。
 使用條件
本系列制動器在下列條件下能可靠的工作
1.空氣相對濕度不超過85%;
2.周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體和塵埃；
3.摩擦片表面不得有油污和雜質；
4.絕緣等級為B級，防護等級為IP23，電壓波動范圍不超過+5%和-15%；
5.工作氣隙：安裝時保證氣隙 δ ；
6.安裝方式：軸向水平安裝，軸向垂直安裝；
7.工作方式：間歇式工作，連續式工作。
 產品結構和工作原理：
（結構圖）
失電電磁制動器 有兩個摩擦表面，軸6通過平鍵與花鍵套4聯接，花鍵套4通過花鍵與摩擦盤組件3聯接。當定子1斷電時，彈簧7所產生的力作用在銜鐵2上，將軸帶動旋轉的摩擦盤組件3緊緊夾在銜鐵2與蓋板5之間，從而產生制動力矩。此時，在銜鐵與定子之間產生一個間隙Z。需要放松制動時，定子接通直流電，所產生的磁場吸引銜鐵向定子移動，銜鐵移動時壓縮彈簧，此時摩擦盤組件被松開，制動解除（在帶蓋板的制動器中，制動力矩的大小可通過調整環進行調整）。

安裝示意圖：
安裝說明
1、如果在裝配時沒有可供利用的摩擦面，則需采用安裝法蘭或摩擦盤6，如圖所示。
2、將齒式軸套4裝在軸5上，并軸向固定，軸套與安裝面間的距離通常為0.5—1mm，以免防礙軸的轉動。這個間隙避免了在軸向運動很大的情況下軸套與摩擦對偶面的碰撞。注意不要強力敲擊軸套或傾斜安裝。為避免軸套軸向竄動，請?jiān)谳S上用C型彈簧擋圈固定。
3、將轉子3裝在齒式軸套4上。裝配時就將轉子與軸套齒形對正，輕輕推入，嚴禁敲擊。為了防止運轉噪音，在裝配時可在軸套漸開線齒形間涂硅膠密封，再裝入轉子。
4、將固定螺釘10插入定子7的孔中，并與相應的摩擦面聯接。
5、拆下運輸支架。
6、檢查間隙。
7、摩擦面切忌被潤滑油或潤滑脂污染。
8、通電。


手動釋放柄的安裝
1、手動釋放柄可以在制動器裝配后進行安裝。先將帶有墊片和彈簧的螺栓插進預留孔，使它穿過銜鐵盤和磁鐵，然后安裝釋放手柄，并與手柄鎖軸聯接。為確保手動釋放手柄可靠釋放，并不影響制動器的正常動作，必須確保手動釋放間隙在4-5倍額定氣隙“δ”的范圍內。
安裝注意事項
1、摩擦盤兩面及銜鐵表面不得有油污，必須保持清潔，否則會因磨擦力不夠，無法實現制動；
2、安裝時必須保證合適的氣隙“δ”；要保證銜鐵吸放自如，必須保證氣隙“δ”大小適宜且均勻。
3、齒輪套不得有軸向竄動。
4、安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。
5、YEJ電機用,制動器勵磁線圈的額定直流電壓可根據用戶要求設計特殊電壓。

氣隙調整說明
1、在螺栓松開和斷電的情況下，轉動空心螺管，借助塞尺將氣隙“δ”調節到額定值，注意保證整個圓周的氣隙相同。氣隙調整好后擰緊螺栓。
2、額定氣隙“δ”會因摩損而變大。氣隙過大會導致制動無法釋放或制動力矩及保持力矩減少，甚至導致重大事故。所以必須定檢查并重新調整氣隙，注意在檢查前必須斷開機器的總電源。
3、氣隙調整方法如下：

<img src="http://xinnuode.com/public/images/c9/6a/3c/3654017917d07f4667052ee4e223c03bad743faa.jpg?1632808615#w">

</div><div style="text-align: center;">
<img src="http://xinnuode.com/public/images/12/28/0a/5d7633c477e44a9a37afaa74841e5c263eaa82bb.jpg?1632807619#h"></div>
